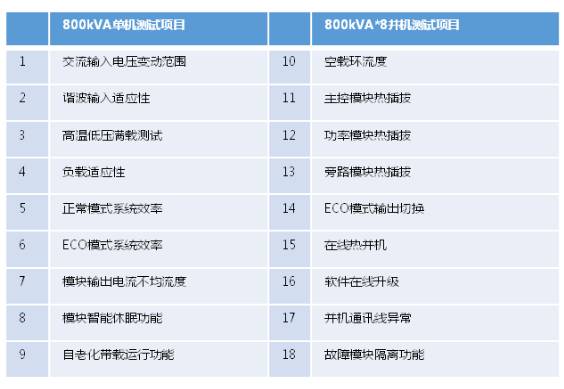

12月10日，在中国数据中心工作组、中国电源工业协会主办，华为协办的模块化UPS技术研讨会上，300多位用户、专家、学者云集一堂。在这场盛况空前的UPS行业盛会上，华为首次展示了由160个40kVA的UPS模块组成的8*800kVA超大容量并机系统，并在泰尔工程师与现场300多位与会人员共同见证下，对系统进行了严格的现场测试。回顾大会现场的测试项目，共计18大项，9项单机测试、9项并机系统测试，每一项都直击用户关注焦点，环环相扣，层层深入。
　　
　　刚开始进行的同场景效率对比、维修时间对比等测试，华为模块化UPS毫无悬念大幅领先传统塔式机。而最具看点的是后面的一系列可靠性相关测试，让现场真正感受到可靠性是设计出来的，是可测试验证的。测试围绕三个主题来进行：模块可靠性与性能、极限情况下的故障与隔离，以及160模块并机环流测试。
　　
　　Round1：恶劣电网、恶劣环境下，如何保障UPS模块的可靠性与性能？
　　
　　UPS单模块的可靠性是整机与并联可靠性的基础。华为UPS产品领域总经理吕艺行将UPS模块的可靠性概括为了“三个友好”。即电网、负载、环境友好性。
　　
　　电网友好性：
　　

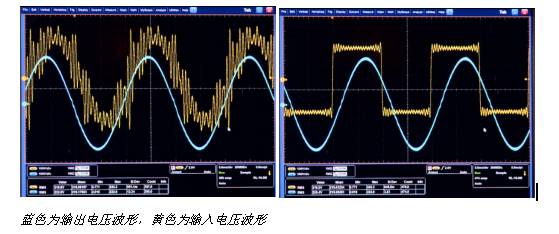

　　测试现场还原真实的恶劣电网波形，承德波形、鞍山波形等，验证在谐波含量高达30%的方波输入下UPS能够稳定运行。
　　
　　负载友好性：
　　

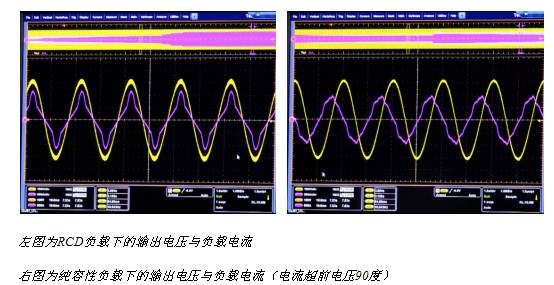

　　现场验证了UPS在RCD型负载，纯容性负载，纯感性负载，纯阻性负载等条件下UPS满载工作。
　　
　　环境友好性：
　　

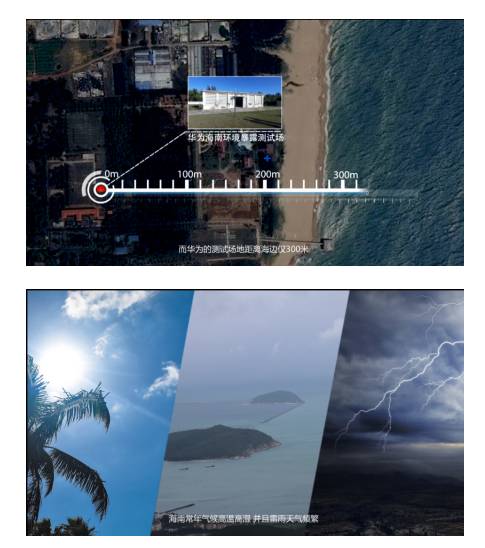

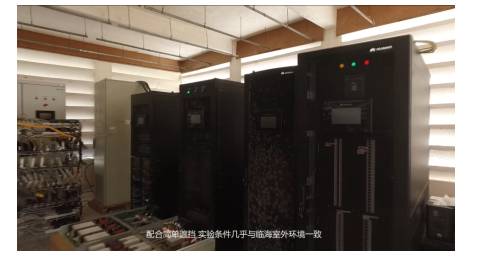

　　环境的友好包含温度、潮湿、灰尘、盐雾等。分别展示了满载、高温、低压下的持续运行，对于潮湿、灰尘、盐雾等的适应性，主要通过临海仅300m的海南暴露外场进行测试。
　　
　　海南外场是检验设备可靠性的最佳试金石，海南气侯常年高温高湿、空气中含有大量的盐雾成分，并且雷雨天气频繁。这种环境下，设备的老化速度是普通较差环境的的几十倍。通过不断优化改进在海南外场暴露的设计短木板，目前华为模块化UPS已经在此运行超过两年。
　　
　　Round2：极限环境下,单个模块故障是否会影响到系统？
　　
　　吕艺行指出，真正的模块化UPS仅单模块可靠还远远不够。系统由多个模块并联组成，如果任意模块故障，会导致其他的模块故障，更严重者系统输出掉电，那么这种模块化UPS的可靠性甚至不如传统的塔式UPS。这也是过去模块化UPS被部分用户担忧的原因。
　　
　　华为模块化UPS，必须确保单模块故障不会影响到其他模块与系统。因此在主控单元、通讯总线，辅助电源、风扇等关键部件均采用冗余设计。同时UPS的输入、输出、电池端口，采用快速检测，软硬件双重保险的故障隔离措施。确保任何单点故障能迅速脱离系统。
　　

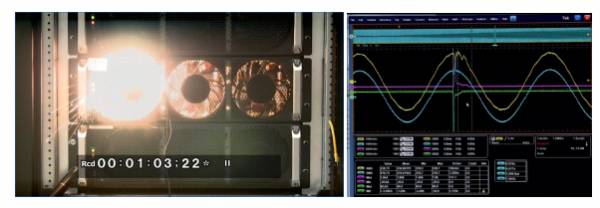

　　左图为模块逆变器短路瞬间（现场录像采集，模块内部产生的电光）
　　
　　右图蓝色为输出电压波形（几乎不受影响）
　　
　　模块短路的瞬间伴随着一声巨响与电光，现场工程师第一时间检测UPS输出状态，UPS一直维持在逆变工作模式，没有切旁路，输出电压几乎无任何影响，模块逆变器IGBT损坏，无明火和烟雾产生，监控系统正确上报故障的模块地址，提示维护。
　　
　　Round3:10个模块并联已到极限？NO！
　　
　　UPS模块并联数量一直是业界争论的焦点，早期大部分的观点坚持UPS并机数量不宜大于8-10台。这种观点基于UPS是交流电压源并机，要做到电压的相伴、频率、幅值三个同步，依赖于处理器大量的运算与模块间高速的实时通信。在2000年之前这还是一个公认的业界难题，然而随着数字化的飞速发展，同十年前相比，通讯速率由*kbps上升到了*Mbps，至少提升了100倍以上，DSP芯片的处理速率由*MHz提升到*GHz，模块化并联的技术瓶颈已不复存在。
　　
　　三个不同步最终都会导致并机环流不可控，因此检测并机性能与可靠性的最重要指标就是并机环流，目前行业标准的要求是并机环流小于5%。业界现在主流的塔式机UPS在4并机下，指标都基本可以达到5%。
　　

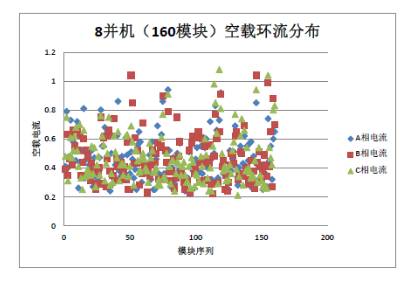

　　吕艺行请工程师现场测试了160个模块并联的环流。最终的结果160个模块的并机最大环流值为1.7%。这一结果远低于行业标准要求！
　　
　　吕艺行表示，事实上业界的主流厂商在现有的技术下，都能做到20-40个模块可靠并联。华为在通信领域、芯片开发和电力电子领域的持续研发投入和深厚积累，配合数字、网络、智能化的设计理念，在模块化UPS的时代相对传统具有独特优势。这也是确保华为模块化UPS领先业界的有力武器。未来华为将继续在模块化UPS领域持续投入，为客户带来更高可靠性、更低TCO的产品。
　　
