引言
　　
　　随着互联网技术与大型数据中心的迅猛发展，对UPS产品提出了更高的技术要求，在满足高可用性的前提下，市场越来越多关注到绿色节能与降低TCO总拥有成本的理念。目前大型数据中心的UPS系统在设计时通常配置10～15分钟放电时间的后备蓄电池组，以保证在市电电力中断时，UPS可有效的保障负载，并完成市电与后备发电机系统的无缝切换。
　　
　　随着设备投运年限的增长，蓄电池的性能也在不断老化和降低，如何在线验证蓄电池组的实际放电时间是否符合设计之初的要求？如何评估其性能降低是否在合理范围之内？如何选取最佳的更新蓄电池的时间点？
　　
　　为了解决以上问题，溯高美索克曼开发了创新的电池容量核对性测试功能，通过软硬件结合的方式，为客户提供了完美的在线评估电池性能的解决方案。本文将详细阐述该系统的工作原理及带来的收益。
　　
　　一、存在的问题
　　
　　众所周知，蓄电池是UPS系统中重要的组成部分，其质量直接决定UPS系统的可靠性，据不完全统计，约50%以上的UPS故障与电池有关。电池运行一段时间后，会逐渐老化，电池容量是否满足使用条件与要求，需要定期对电池进行容量核对性放电测试，以检测电池的性能与后备续航时间。因此，UPS电池容量的核对性测试功能就显得尤其重要。目前UPS对电池的容量检测方式主要有以下几种：
　　
　　•通过假负载箱放电
　　
　　断开蓄电池与UPS的开关，将假负载箱连接到蓄电池组进行放电。这种方式存在以下问题与隐患：
　　
　　1、由于需要断开蓄电池组与UPS的连接，使UPS在测试期间失去保护功能，直接降低供电系统的可用性。
　　
　　2、放电过程中，假负载箱消耗能量发热，需专门为假负载箱配置放置空间及散热设备（通常假负载箱需放置在楼道或室外）
　　
　　3、需要安装连接至假负载电缆，施工复杂，存在安全隐患
　　
　　4、电池对假负载放电，电能被白白浪费，不符合国家倡导的绿色节能的理念
　　
　　•通过UPS内部循环放电
　　

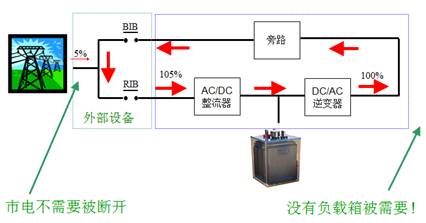

　　某UPS厂家称可进行电池容量在线核对测试，无需假负载箱，其电池放电路径通过旁路回路的方式，如下图所示：
　　
　　以上电池放电测试方式存在如下缺陷：
　　
　　1、只适用UPS单机测试，无法满足UPS并机系统的测试要求
　　
　　2、只可在UPS单机设备首次开机调试阶段进行，无法在UPS带负载投入运行后进行测试
　　
　　所以，这种测试方式无法对已投入运行的UPS机组执行电池容量核对性测试。
　　
　　二、DELPHYSGP创新型电池容量核对性测试功能
　　
　　DELPHYSGP系列UPS专为IT行业和数据中心设计，容量范围从160KVA到800KVA；主机采用DSP数字信号处理器控制；整流器与逆变器均采用了双向三级变换技术，并具有优异的电气参数：
　　
　　•输入功率因数高达0.999以上，输入谐波电流小于2.5％；
　　
      •输出功率因数为1，即KW=KVA，相比于输出功率因素为0.9的UPS，提高11%带载能力；
　　
　　•整机在线工作模式效率高达96%，符合当下绿色节能的诉求；
　　
　　并且，针对于数据中心大量的蓄电池维护问题，索克曼成功研发并推出了创新型电池容量核对性测试功能。
　　

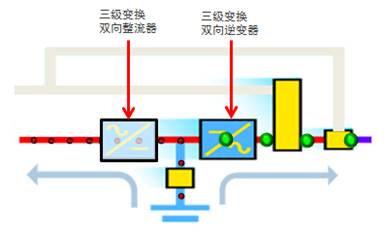

　　该功能工作时的电路拓扑如下，红色及绿色圆点为电池放电路径：
　　
　　由于整流器采用双向三级变换技术，无论UPS是单机还是并机系统，可设置多模式运行状态，不需要假负载箱，均可由电池对电网及负载进行双向放电，电池放电电能被回收利用。通过UPS的参数灵活设置放电容量，灵活设置放电时间，设定充电时间，以配合电网峰谷电价，即完成了在线安全电池检测，同时达到减少TCO运行成本的目的。
　　
　　三、DELPHYSGP创新型电池容量核对性测试的几种工作方式
　　

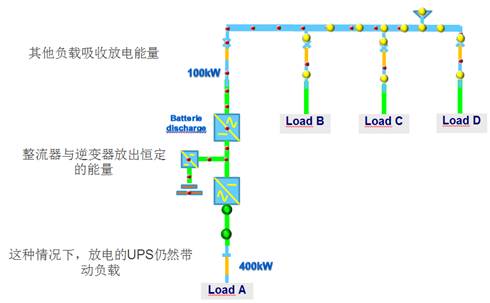

　　1、单机模式的电池测试方法
　　

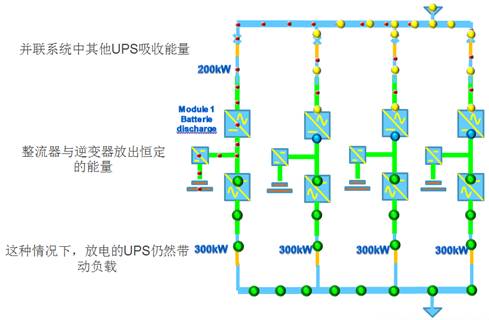

　　2、并机模式的电池测试方法–整流逆变同时放电
　　
　　红色圆点为电池反向放电路径。通过UPS参数设定整流器和逆变器放出恒定的能量，进行电池满载放电容量测试。例如：一台500kW的UPS，带载量是300kW，通过设定整流器放电量200kW，对电池进行容量放电测试。无需假负载就可方便的实现对电池的容量放电测试。
　　

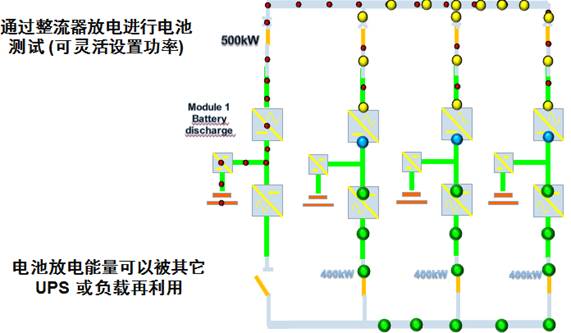

　　3、并机模式的电池测试方法–整流器单独放电
　　
　　如果UPS并机为冗余系统，也可智能关闭逆变器，通过整流器单独放电。例如：一台500kW的UPS，通过设定整流器放电量500kW，对电池进行放电测试。此时，无需假负载就可方便的实现对电池的容量放电测试。
　　
　　四、DELPHYSGP创新型电池容量核对性测试功能的优势
　　
　　1、方便计划实施
　　
　　2、无需假负载
　　
　　3、安全的在线运行测试，无需断开输入与电池开关
　　
　　4、无需额外的电池放电开关回路
　　
　　5、绿色节能，电池能量再利用
　　
　　6、可通过UPS的参数灵活设置放电容量
　　
　　7、减少人工成本
　　
　　8、灵活设置放电时间，设定充电时间，配合电网峰谷电价，减少TCO运行成本。
　　
　　五、DELPHYSGP创新型电池容量核对性测试节省的成本
　　
　　1、假负载与电缆的租用费
　　
　　2、电池放电能量的回收
　　
　　3、仅需向UPS发送测试指令，所有操作自动完成，快速简便，大大减少安装成本、人工成本、时间成本（如：N套UPS并机系统可同时测试）。
　　
