  • 数据中心供电的安全和可靠性是维系数据中心运营业务目标的最重要的要素,供配电系统的产品的可靠性和品质起着最为关键的作用。优世联合集团武汉数据中心采用西门子原装配电开关柜,卓越的基础设施品质服务数据中心卓越客户。
  • 数据中心供电的安全和可靠性是维系数据中心运营业务目标的最重要的要素,供配电系统的产品的可靠性和品质起着最为关键的作用。优世联合集团武汉数据中心采用西门子原装配电开关柜,卓越的基础设施品质服务数据中心卓越客户。

    在数据中心内,必须以最高的可靠性,持续为所有相关的电气组件供电,故障乃至断电及其造成的数据丢失和运行中断,都会给数据中心运营者和客户带来不可估量的经济损失。

      尽管在确保供电方面高可靠性的情况下,配电网经营者或供电公司一方也时常会发生供电中断。这些故障发生时间甚至不到一秒钟,所以大部分这些故障并不被人们所察觉,但是,即使时间超过10ms的中断,也可以扰乱IT设备的运行。中断运行的多方面原因表明,配备不间断电源系统在数据中心中发挥着至关重要的作用。

      数据中心具有电磁兼容性

      EMC的电网设计是另一个迫切的要求。通过使用合适的开关设备如3极或4极,可以实现电力系统的精确协调,一点接地和子电网连接,从而尽可能避免电导耦合和电感耦合。电磁兼容性如果无法有效的得到控制,将会很大程度上影响整个IDC基础设施,直到严重的干扰数据中心基础用电设施如服务器的工作。

      故障电网配置产生的杂散电流经常会导致服务器的损坏。供电系统回路的上下级间的保护合理性直观重要,需要有效的释放故障电网产生的破坏能量,防止故障扩大化影响。严重的可能导致人身伤亡,造成严重的民事法律后果。

      因此,必须在规划阶段中精备基础设施,监控器,门禁系统等,短时中断仍可运行的供电部分和全部失电不会造成任何严重故障或严重影响的用户设备,即负荷等级划分细化需求。

      低压供配电系统基础设施介绍

      低压主开关柜

    经过型式试验的SIVACON低压开关柜带有隔室化的功能区域,可以确保人员和设备的安全,在发生故障时,能够将意外电弧和故障传播的影响限制到最低程度。可以轻松快速地更换组件,从而无需长期中断运行,灵活的设计能够完成满足数据中心对供电系统的需求。见表1。

      空气断路器

      3WL空气断路器用作电气设备中的输入/输出馈线断路器,母联断路器和配电开关。他们用于开关和保护变压器,母线和电缆,配电盘,电机和电容。见表2。

      SIMARISDESIGN设计软件对系统的验证

       配电设计保护各种网络参数的计算,比如,短路电流、电压降、电缆截面大小、负荷计算、无功补偿等。配电设备选型包括断路器、熔断器、隔离开关等。该工具可以生成必须的选择性验证,如应急供电系统验证。

      通过专业工程师的系统仿真计算,验证整个系统的短路容量、电缆截面面积、无功补偿、方向性选择保护,从而更加可靠的了解系统设计和实施的品质,更加精准的掌握相关设备性能和负载情况,更好的进行基础设施的运维管理工作。

      步骤1:项目基本信息和系统基本参数的设置,见图1;

      步骤2:UPS设备等效模型的建立,见图2;

      步骤3:断路器具体型号的复核,见图3;

      步骤4:电缆工况的实际应用场景选择,见图4;

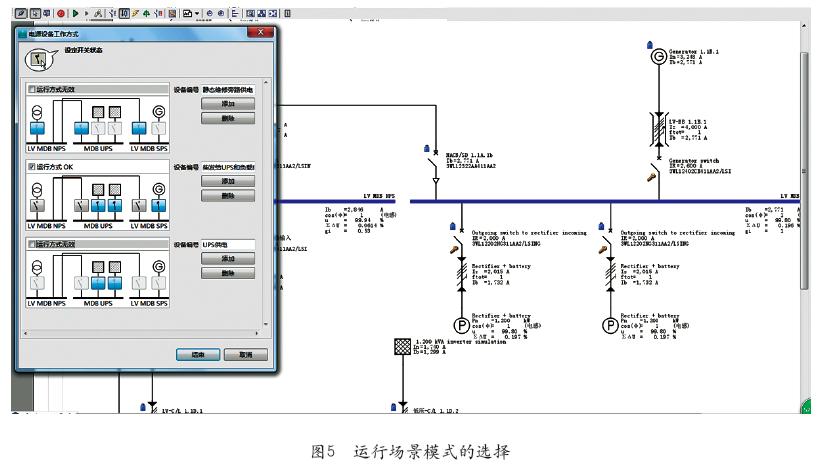

      步骤5:运行场景模式的选择,见图5;

      步骤6:验证各级断路器保护整定值的正确性;

      6.1 UPS输出列头柜线路和整定保护的验证性,见图6.1;

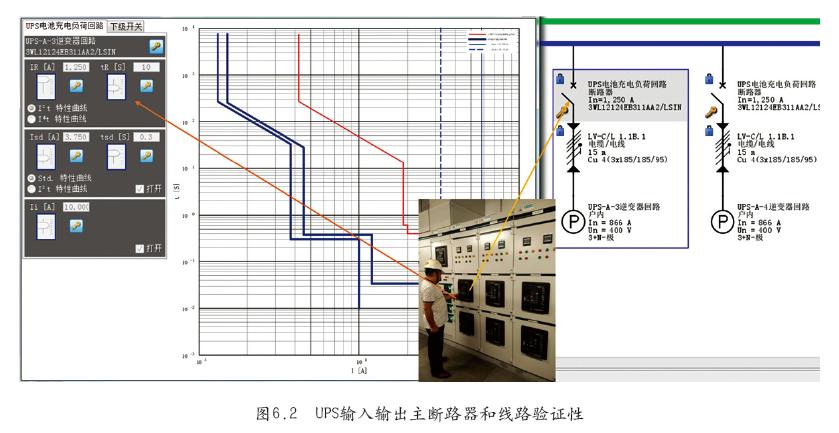

      6.2 UPS输入输出主断路器和线路验证性,见图6.2。

      在庞大的数据中心结构中,供配电设备相比机柜、柴油机、空调水冷等设备小得多,但却在整个数据中心的运行中起着至关重要的作用。细节显示差异、细节影响品质、细节决定成败。正是优世联合集团对数据中心各项基础设施品质的严苛要求,才能构建足够安全、运行平稳的高等级数据中心,为客户提供优质的IDC服务和增值业务服务。

      广东优世联合控股集团股份有限公司是专业的数据生态环境运营商,致力于数据中心的全生命期产业和增值服务,业务范围包括数据中心规建、工程、运维、研发、营销、云整合、创意、综合等,在IDC资产管理、数据生态运营及核心技术等方面均处于行业领先水平。集团对数据中心基础设施卓越品质的严谨和务实,构建优世品质的数据中心,以优质卓越的服务品质,为卓越客户提供全面的优质的服务和相应的增值业务服务。

      作者简介

      李建利,优世联合集团运维中心武汉运维管理经理,IDC资深电气工程师;具有丰富的行业经验和大型IDC项目能源架构设计能力;参与多个大型T3/T4等级IDC项目全生命周期工作,并担任重要角色。

      编辑:Harris


  •
