一、引言——“东数西算”工程
　　
　　2021年5月24日,国家发展改革委、中央网信办、工业和信息化部、国家能源局(四部委)联合印发《全国一体化大数据中心协同创新体系算力枢纽实施方案》,统筹围绕国家重大区域发展战略,根据能源结构、产业布局、市场发展、气候环境等,在京津冀、长三角、粤港澳大湾区、成渝,以及内蒙古、贵州、甘肃、宁夏等地布局建设全国一体化算力网络国家枢纽节点,发展数据中心集群,引导数据中心集约化、规模化、绿色化发展。国家枢纽节点之间进一步打通网络传输通道,加快实施“东数西算”工程,提升跨区域算力调度水平。由此，全面启动了国家战略的“东数西算”工程。
　　
　　“东数西算”工程在京津冀、长三角、粤港澳大湾区、成渝、内蒙古、贵州、甘肃、宁夏等8个地域总体布局设计全国一体化算力网络国家枢纽节点。同时,规划了张家口、长三角生态绿色一体化发展示范区、芜湖、韶关、天府、重庆、和林格尔、贵安、庆阳、中卫等地区设立10个国家数据中心集群。
　　
　　在“东数西算”工程中,根据国家发展改革委等部门关于同意宁夏回族自治区启动建设全国一体化算力网络国家枢纽节点的复函等8份“发改高技文件”中,分别给出了启动建设全国一体化算力网络国家枢纽节点,规划设立数据中心集群及其起步区边界范围等要求信息。汇总如下,见表1:“东数西算”工程中8个国家枢纽节点与10个数据中心集群区域边界一览表。
　　
　　为了能够深入、直观、透彻的了解“东数西算”工程,在此将采用图解图表的方式,表示“东数西算”工程的8个算力网络国家枢纽节点与10个国家数据中心集群的地理位置分布示意、各枢纽集群间的相对距离、国家枢纽节点与数据中心集群的系统层次架构示意、国家枢纽节点对应的算力服务区域示意等相互关联信息,以便对“东数西算”工程进行深入展开,做一些相关主题的分析与判断提供参考。
　　
　　需要说明的是:这些图解图表只是本人对“东数西算”工程相关文件信息和公开资料的粗浅认识所整理编制的,并不代表“官方”实际的意图和表达。
　　
　　二、国家枢纽节点与数据中心集群的地理位置分布
　　
　　根据表1:“东数西算”工程中8个国家枢纽节点与10个数据中心集群区域边界一览表的相关信息,在“标准地图服务系统”官网上,下载中国地图,标注了全国一体化算力网络8个国家枢纽节点与10个数据中心集群的地理位置。并添加了“胡焕庸线”,构成了图1:“东数西算”工程中8个国家枢纽节点与10个数据中心集群的地理位置分布示意图(见图1)。
　　
　　“胡焕庸线”又名“腾冲—黑河”分隔线,是1935年著名地理经济学家胡焕庸教授提出的一条人口分布地理线。之后经常被引用于“地区人口与区域经济”发展分析。从上图中可以看出:内蒙古区域的和林格尔、甘肃区域的庆阳、宁夏区域的中卫,这三处的算力网络国家枢纽节点和数据中心集群,处于“胡焕庸线”分隔线的左侧,属于其“西部地区”。
　　
　　三、各枢纽集群间的相对距离
　　
　　在“东数西算”工程中,京津冀、长三角、粤港澳大湾区、成渝这4个国家枢纽节点,服务于重大区域发展战略实施的需求,将进一步统筹好城市内部和周边区域的数据中心布局。内蒙古、贵州、甘肃、宁夏这4个国家枢纽节点,将打造成面向全国的非实时性算力保障基地,积极承接全国范围的后台加工、离线分析、存储备份等非实时算力需求,并承担本地实时性算力处理。
　　
　　“东数西算”工程将围绕集群建设数据中心直连网,增大网络带宽,提高传输速度,降低传输时延。围绕集群稳妥有序推进新型互联网交换中心、互联网骨干直连点建设。
　　
　　而各枢纽集群间的相对距离也是影响网络传输时延的一个重要因素。“东数西算”工程涉及的直连网、交换网、互联网骨干网等，现今多以全光网络的形式建设。全光网络的敷设工程现以公路或铁路的沿线施工方式为主。
　　
　　若试问:
　　
　　“东数”河北张家口宣化区枢纽节点至“西算”甘肃庆阳西峰区及宁夏中卫工业园的枢纽节点距离?（公路距离非直线距离）
　　
　　可选择答案:
　　
　　(1)甘肃庆阳枢纽节点要比宁夏中卫的“长/远”。
　　
　　(2)宁夏中卫枢纽节点要比甘肃庆阳的“长/远”。
　　
　　(3)甘肃庆阳枢纽节点与宁夏中卫的距离“差不多”。
　　
　　最好的办法是采用测距“度量”。通过采用导航地图,查看“东数”河北张家口宣化区枢纽节点至“西算”甘肃庆阳西峰区及宁夏中卫工业园的枢纽节点的公路距离,如图2、图3所示。
　　

　　导航地图测距得出河北张家口宣化区至甘肃庆阳西峰区的公路距离约为1152公里；至宁夏中卫工业园的公路距离约为1145公里。由此，似乎得到的结论为(3)，河北张家口宣化区枢纽节点至甘肃庆阳枢纽节点与宁夏中卫的距离“差不多”的结论。
　　

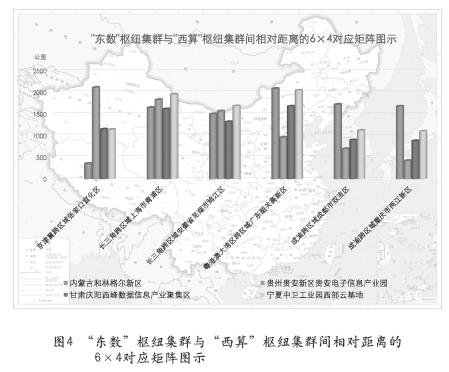

　　采用这样的导航地图测距方法,可得出了“东数西算”工程中,"东数"枢纽集群与"西算"枢纽集群间相对距离的6×4对应矩阵表(见表2),以揭示各枢纽集群间的相对距离,如图4所示。
　　
　　四、国家枢纽节点与数据中心集群的系统层次架构
　　
　　在“东数西算”工程中,依据《全国一体化大数据中心协同创新体系算力枢纽实施方案》中,京津冀、长三角、粤港澳大湾区、成渝、内蒙古、贵州、甘肃、宁夏的8个国家枢纽节点将构建10个数据中心集群。围绕数据中心集群,稳妥有序推进国家新型互联网交换中心、国家互联网骨干直连点建设。同时,建设数据中心集群之间,以及集群和主要城市之间的高速数据传输网络。国家枢纽节点以外的地区,统筹省内数据中心规划布局,与国家枢纽节点加强衔接,参与国家和省之间算力级联调度。在城市城区内部,支持发展高性能、边缘数据中心。
　　
　　由此,“东数西算”工程国家枢纽节点与数据中心集群的系统层次架构为:
　　
　　1)“东数”跨区域的国家枢纽节点及其直连算力网络;
　　
　　2)“东数”与“西算”之间的国家枢纽节点直连算力网络;
　　
　　3)“西算”区域的国家枢纽节点及直连算力网络;
　　
　　4)“东数西算”国家枢纽节点内数据中心集群及直连算力网络;
　　
　　5)国家枢纽节点区域周边以及省市内的数据中心连接;
　　
　　6)城市内的边缘数据中心的连接。
　　

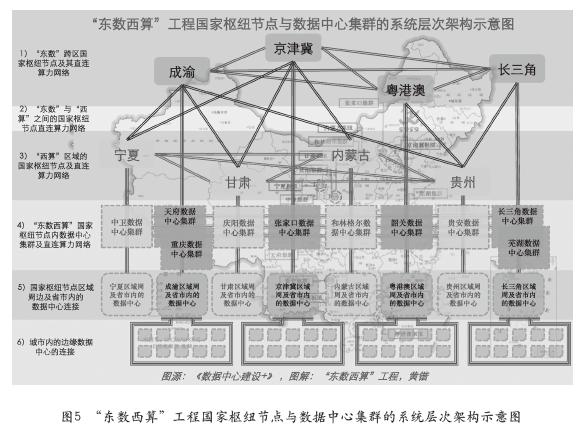

　　在“东数西算”工程国家枢纽节点与数据中心集群的系统层次架构的“1)～4)”四层中,实际是完成和实现了8个国家枢纽节点将构建10个数据中心集群之间的直连网、交换网、互联网骨干网等算力网络,也可将其视为一个层次,为了方便区别,在此分设了四层,如图5所示。
　　
　　注:上图中,仅根据表2:“东数”枢纽集群与“西算”枢纽集群间相对距离的6×4对应矩阵表所给出的最短/次短距离,表示了“东数”与“西算”之间的国家枢纽节点直连算力网络。即没有将全部的直连算力网络画出。
　　
　　数据中心工程行业的专业人士都明白:工程中不仅要有“平面布置图”,还得要有“系统架构图”,以便完整、清晰、系统的了解工程的全貌和关联。由此,若将图2:“东数西算”工程中8个枢纽节点与10个数据中心集群的地理位置分布示意图算是“东数西算”工程在中国版图上的“平面布置图”,同时,可将图5:“东数西算”工程国家枢纽节点与数据中心集群的系统层次架构示意图视作简化的“系统架构图”。
　　
　　五、国家枢纽节点对应的算力服务区域
　　
　　在国家发展改革委等部门关于同意宁夏回族自治区启动建设全国一体化算力网络国家枢纽节点的复函等8份“发改高技文件”中,分别指出了全国一体化算力网络国家枢纽节点所承接算力需求的服务区域。
　　

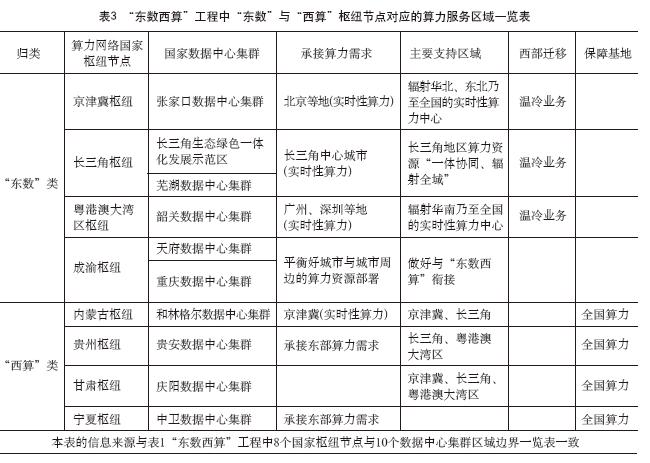

　　依据国家发展改革委等部门发布的相关文件,根据“东数西算”工程中“东数”与“西算”枢纽节点对应的算力服务区域的相互关联信息,整理汇总了“东数西算”工程中“东数”与“西算”枢纽节点对应的算力服务区域一览表(见表3)。
　　

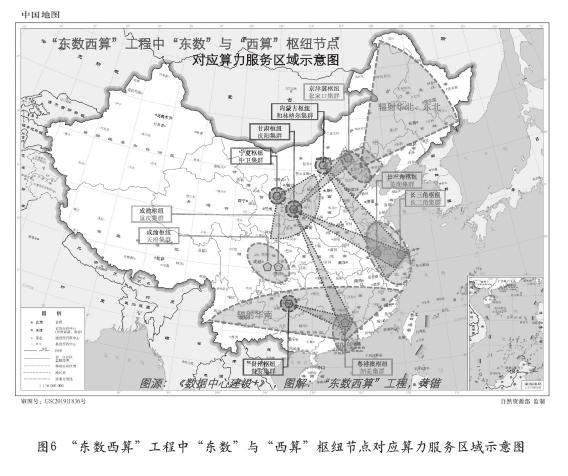

　　根据上面表格的信息,在中国版图上做出“东数西算”工程中“东数”与“西算”枢纽节点对应算力服务区域示意图。可以较为直观的理解枢纽节点之间相互关联(见图6)。
　　
　　注:图中以长虚线为边表示为“东数”枢纽节点所对应承担的实时算力服务区域;以点状虚线为边的表示为“西算”枢纽节点所对应“东数”枢纽节点承接的非实时算力服务区域。
　　
　　在“东数西算”工程中,京津冀、长三角、粤港澳大湾区等东部枢纽将主要满足对网络要求较高的业务,例如工业、金融、医疗、视频、AI等;而西部枢纽主要承接后台加工、离线分析、存储备份等业务。“东数西算”工程着重全国一体化布局,通过构建一体化新型算力网络体系,将东部算力需求有序引导到西部,通过构建算力网络,提升跨区域算力调度能力,促进东西部协同联动。同时,“东数”与“西算”枢纽节点所承接算力需求,即相互间的承揽算力服务关系,最终是根据诸多要素将由数字经济的应用市场决定。
　　
　　结束语
　　
　　“东数西算”是国家战略工程,对“东数西算”工程的8个算力网络国家枢纽节点与10个国家数据中心集群的相关信息进行图解图表的工程化表述与表达,希望有助于深入、直观、透彻地了解“东数西算”工程,也便于对“东数西算”工程进行深入展开,做一些相关主题的分析与研判提供参考。
　　
　　参考文献
　　
　　[1]关于印发《全国一体化大数据中心协同创新体系算力枢纽实施方案》的通知（发改高技〔2021〕709号),国家发展和改革委员会,https://www.ndrc.gov.cn/xxgk/zcfb/tz/202105/
　　
　　t20210526_1280838_ext.html
　　
　　[2]国家发展改革委等部门关于同意宁夏回族自治区启动建设全国一体化算力网络国家枢纽节点的复函(发改高技〔2021〕1841号),国家发展和改革委员会,https://www.ndrc.gov.cn/xxgk/zcfb/tz/202112/t20211229_1310526.html?code=&state=123[共有8份“发改高技文件”通知]
　　
　　[3]标准地图服务系统官网,http://bzdt.ch.mnr.gov.cn/
　　
　　[4]图解:“东数西算”工程系列文章,黄锴数据中心研究(微信公众号),https://mp.weixin.qq.com/s/y8bHXjOFjVh8S8WbLr3x4Q
　　
　　作者简介
　　
　　黄锴,建筑智能化专业高级工程师,曾在国家部委大型工程设计研究院和专业智能化工程公司工作,现在专业从事数据中心的工程研究与技术服务。熟悉国内外的相关建设标准、熟悉总体规划和工艺设计等。对数据中心行业持续进行发展跟踪、学术研究、顾问咨询、规划设计、项目评估、质量验证和培训交流等。参与GB50174《数据中心设计规范》编制,主编发布过《国外数据中心标准研究报告》等文献,发表过相关的技术论文二十余篇,专业演讲报告十余场。
　　
